4th

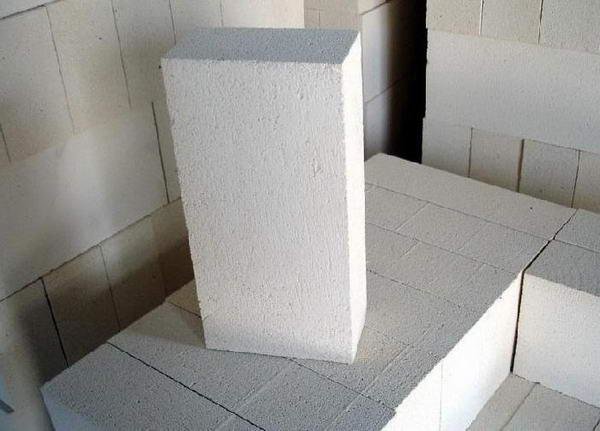

加氣混凝土砌體自保溫體系的性能特點
(1)保溫節能。加氣混凝土的保溫隔熱性能優越,其導熱系數僅為0.14~0.16W/m·K,遠低於粘土磚和混凝土的導熱系數,可達到節能50%的需求。
(2)輕質高強。常用的加氣混凝土的幹密度為500~600kg/m,僅為粘土磚的1/3,混凝土的1/4;立方體抗壓強度為3.5~5.0MPa,由於砌塊尺寸較大,制品勻質性較好,采用專用砂漿砌築的砌體強度可達到砌塊立方體抗壓強度的80%以上。
(3)隔聲性能好。200mm厚表面未粉刷墻體平均隔聲量為48dB,100mm厚雙面粉刷墻體平均隔聲量為41dB,可以滿足五星級酒店、影院等各種對隔聲要求較高的場所。
(4)耐火、耐久性能好。加氣混凝土是一種不燃的無機材料,不產生有害氣體,具有優良的耐火性,且使用壽命與建築物相同。

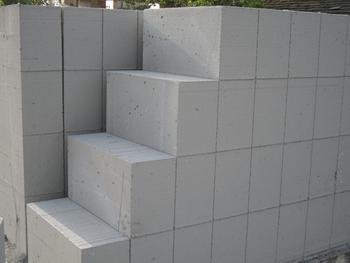

加氣混凝土砌塊抗壓強度差的原因
一、石灰用量太多或太少,工藝配方嚴重失當。
二、使用了品質很差的石灰或不合格的水泥,容易導致產品抗壓強度偏低。
三、做出的加氣磚容重級別不合要求,抗壓強度相對低。這就是說當要求做06級的加氣磚時,卻做成了05級的了,強度當然不容易達到06級的要求。
四、澆註攪拌、振搗工藝不合理,易使加氣塊坯體整體結構不均衡,內在品質變差。
五、蒸養環節沒搞好,出現“黑心磚”或“夾生磚”。
六、使用的煤灰或砂的質量嚴重不符合加氣生產工藝的要求;比如雜質含量太高。
七、生產工藝指標控制沒達要求。如蒸壓壓力低於0.8Mpa等。
