海南加氣混凝土砌塊——加氣塊質量怎麽樣，我們可通過外觀檢測和實驗室檢測相結合來判定，判定的依據是國家標準，最新的國家標準是 GB11968-2006《蒸壓加氣混凝土砌塊》。

不過，我們還有一些簡易的判定加氣塊質量的方法，這些簡易方法只能算是初步的、趨勢上的判斷，雖然不是很科學，但卻很經濟實用、快捷方便。一般來說，使用這些簡易方法判斷加氣塊質量所得出的結論，不應作為加氣塊最終質量判定依據，而應作為一部分生產者或使用者，用來快速感知加氣塊的某些質量信息，獲取些初步的質量映象，以便做到心中有數，從而為下一步的質量活動提供參照。

判斷加氣塊質量好壞的簡易方法如下：

一是看。看外觀，外觀較好，質量相對要好一些；看破損，有無破損，有多少破損，破損越多，一般來說質量會相對差一些；看一致性，碼放在一起的加氣塊，如果尺寸有較大偏差，碼到一定高度會顯現出不一致的問題來；看顏色，一般來說顏色不正，質量相對會差一些；看表面，看加氣塊表面平不平整、起不起渣、有無石灰顆料及裂紋等，如加氣塊存在表面不平、泛渣、有小石灰顆粒、有裂紋等，一般會被認為質量差些。

（比較生產出的兩批次加氣塊顏色）

二是掂。就是用雙手掂量掂量加氣塊有多重，如果感覺比平常重的有點多，一般來說有可能是加氣塊的幹密度超標了，是不合格產品的可能性較大。

三是聽。推起加氣塊往下撞擊，或者拉開一塊加氣塊往回撞擊，反復多次，仔細傾聽碰撞聲音，如果聲音比較鋼，則加氣塊的質量要好些。

（加氣塊互相撞擊，聽聲音是否有點鋼）

四是碰。用一硬物以較大力度碰擊加氣塊或者讓加氣塊互相大力度碰撞，如果較易破碎，則可判斷加氣塊的質量要差些。

五是用鑰匙摳、插。如果用鑰匙摳、插加氣塊，越是摳不動質量越好，越是插不進質量越好。對於Ｂ06級及Ｂ06級以上的加氣塊，如果用鑰匙對加氣塊寬面部位摳，稍用力就能摳出小塊渣來，或者稍用力一插就插入進去了，則可初步判斷這種加氣塊的抗壓強度不合格。

六是比。對比不同廠家生產的加氣塊質量好壞， 可放在一起比試，一眼看去就可大概感知出誰生產的加氣塊質量相對好些，不過，這又不能百分百說明內在品質誰的更好。

加氣混凝土砌塊坯體表面龜裂現象及產生原因

在粉煤灰加氣磚生產中，常常會出現這樣的一種情況，就是澆註出來的加氣混凝土，在模框中結束發氣、靜置一段時間之後，在坯體表面特別是四周出現一些裂紋，這種裂紋的方向總是順著模框的長度方向走的，這就是加氣混凝土砌塊坯體表面龜裂現象。下圖所示是快要切割的一模加氣塊坯體表面龜裂狀況：

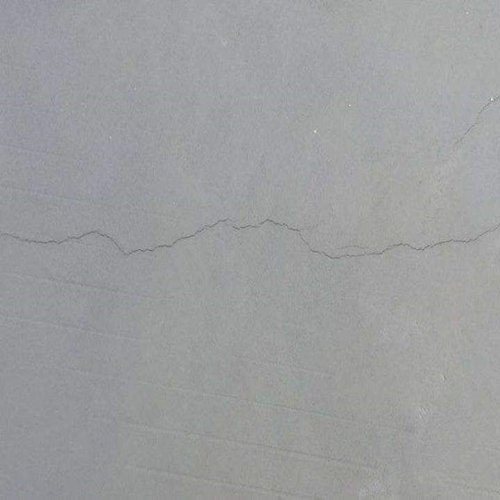

加氣塊坯體表面出現龜裂

用紅色箭頭標示部分龜裂紋

澆註到模框中的加氣混凝土坯體表面出現龜裂，雖然不是很常見，但有的生產廠一年下來出現的也還不少，一般在出現坯體表面龜裂後，往往會持續一段時日，這是因為我們不能一天就能消除產生龜裂的所有影響因素。

加氣混凝土砌塊坯體表面出現龜裂現象的原因，歸結起來有以下幾點：一是原材料獨有特性（如石灰嚴重過燒、石灰或水泥含氧化鎂過高等）致使澆註後的坯體極易龜裂；二是澆註時原材料石灰或者水泥加入過量；三是澆註的混合料漿太稠或溫度過高；四是澆註時混合料長得太高，高過模框太多在兩邊沿產生龜裂。

加氣塊坯體邊沿龜裂

加氣混凝土砌塊坯體表面龜裂一般深度不超過10cm，除少部分的坯體切割出來表面帶一點裂紋外，大部分的坯體切割出來都是好的。在生產中，如果我們不能馬上更換原材料石灰和水泥，應重點做好澆註工藝調整工作，防止龜裂進一步擴大。

                  ——海南加氣混凝土砌塊,海南砌塊,海南加氣磚
